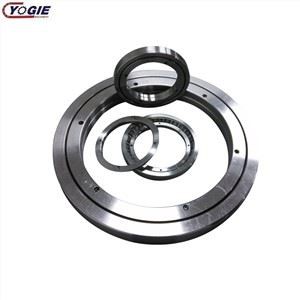

Kreuzrollenlager RA13008 RA14008 RA15008 RA16013
Kreuzrollenlager werden auch Kreuzrollenlager genannt. Bei den Wälzkörpern handelt es sich im Allgemeinen um zylindrische Rollen oder Kegelrollen, die kreuzweise auf einer einzigen Laufbahn angeordnet sind. Die Rollen sind durch Käfige oder Distanzstücke getrennt. Durch die kreuzweise Anordnung der Rollen kann ein Satz Kreuzrollenringe in alle Richtungen belastet werden, und die Steifigkeit wird im Vergleich zum herkömmlichen Modell um das 3- bis 4-fache erhöht. Da der Innenring bzw. Außenring des Kreuzrollenlagers zweiteilig aufgebaut ist, kann gleichzeitig der Lagerspalt eingestellt werden und selbst bei Vorspannung eine hochpräzise Drehbewegung erzielt werden.
Kreuzzylinderrollenlager der Serie RA (integrierter Innenring, geteilter Außenring, ultradünn). Dieses Modell ist ein kompakter Typ, der die Dicke des RB-Innen- und Außenrings bis zum Äußersten reduziert. Der Aufbau ist der gleiche wie bei der RB-Serie.
Hauptmodell und Parameter des Kreuzrollenlagers der RA-Serie
Welle Durchmesser (mm) | Modell Nummer | Hauptabmessungen (mm) | Schulter Höhe | Grundlast Bewertung (axial) | Gewicht | |||||||
innere Ring d (mm) | Außenring D (mm) | dp | Breite B B1 | Schmierung Loch | Fase r(min) | de (mm) | Dh (mm) | C kN | Co kN | Kg | ||
50 | RA5008 | 50 | 66 | 57 | 8 | 0.8 | 0.5 | 63.5 | 60.5 | 5.1 | 7.19 | 0.08 |
60 | RA6008 | 60 | 76 | 67 | 8 | 0.8 | 0.5 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
70 | RA7008 | 70 | 86 | 77 | 8 | 0.8 | 0.5 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
80 | RA8008 | 80 | 96 | 87 | 8 | 0.8 | 0.5 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
90 | RA9008 | 90 | 106 | 97 | 8 | 0.8 | 0.5 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
100 | RA10008 | 100 | 116 | 107 | 8 | 1 | 0.5 | 103.5 | 110.5 | 7.15 | 13.9 | 0.14 |
110 | RA11008 | 110 | 126 | 117 | 8 | 1 | 0.5 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
120 | RA12008 | 120 | 136 | 127 | 8 | 1 | 0.5 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
130 | RA13008 | 130 | 146 | 137 | 8 | 1 | 0.5 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
140 | RA14008 | 140 | 156 | 147 | 8 | 1 | 0.5 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
150 | RA15008 | 150 | 166 | 157 | 8 | 1 | 0.5 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
160 | RA16013 | 160 | 186 | 172 | 13 | 1 | 0.5 | 165 | 179 | 23.3 | 44.9 | 0.59 |
170 | RA17013 | 170 | 196 | 182 | 13 | 2 | 0.8 | 175 | 189 | 23.5 | 46.5 | 0.64 |
180 | RA18013 | 180 | 206 | 192 | 13 | 2 | 0.8 | 185 | 199 | 24.5 | 49.8 | 0.68 |
190 | RA19013 | 190 | 216 | 202 | 13 | 2 | 0.8 | 195 | 209 | 24.9 | 51.5 | 0.69 |
200 | RA20013 | 200 | 226 | 212 | 13 | 2 | 0.8 | 205 | 219 | 25.8 | 54.7 | 0.71 |
Die Größe der Innen- und Außenringe des Kreuzrollenlagers ist auf eine kleine Grenze miniaturisiert, insbesondere die ultradünne Struktur ist nahe der Grenze der geringen Größe und weist eine hohe Steifigkeit auf, sodass sie für das Gelenk oder rotierende Teil geeignet ist von Industrierobotern und die rotierende Arbeit von Bearbeitungszentren.
Es hat ein breites Anwendungsspektrum wie Tische, rotierende Teile von Manipulatoren, Präzisionsdrehtische, medizinische Instrumente, Messgeräte und IC-Fertigungsausrüstung.
