Die Prüfung einer geschmiedeten Getriebewelle ist ein wichtiger Schritt zur Sicherstellung der Qualität und Zuverlässigkeit des Bauteils.Hier sind einige wichtige Aspekte, die bei der Untersuchung einer geschmiedeten Getriebewelle zu berücksichtigen sind:
Beschreibung
Visuelle Inspektion:
1. Beginnen Sie mit einer Sichtprüfung der Getriebewelle, um sie auf Oberflächenfehler wie Risse, Oberflächenunregelmäßigkeiten oder Anzeichen von Überhitzung während des Schmiedevorgangs zu prüfen.
2. Suchen Sie nach Graten, Ablagerungen oder Graten, die möglicherweise entfernt werden müssen, um die gewünschten Abmessungen und die gewünschte Oberflächengüte zu erzielen.
Maßkontrolle:
1. Messen Sie die kritischen Abmessungen der Getriebewelle wie Durchmesser, Länge, Keilnut oder Keilnut sowie die Gesamtform, um sicherzustellen, dass sie den angegebenen Toleranzen entsprechen.
Materialüberprüfung:
Überprüfen Sie die Materialzusammensetzung der Getriebewelle, um sicherzustellen, dass sie den erforderlichen Materialspezifikationen entspricht, z. B. der Stahlsorte oder der Legierung.
Härteprüfung:
Führen Sie Härteprüfungen an verschiedenen Stellen der Getriebewelle durch, um sicherzustellen, dass diese den angegebenen Härtewerten entspricht. Dies ist entscheidend für die Gewährleistung der Festigkeit und Verschleißfestigkeit der Welle.
Magnetpulverinspektion (MPI):
Führen Sie MPI durch, um oberflächliche und unterirdische Risse oder Defekte im Material zu erkennen. MPI ist eine zerstörungsfreie Prüfmethode, die häufig zur Prüfung geschmiedeter Bauteile eingesetzt wird.

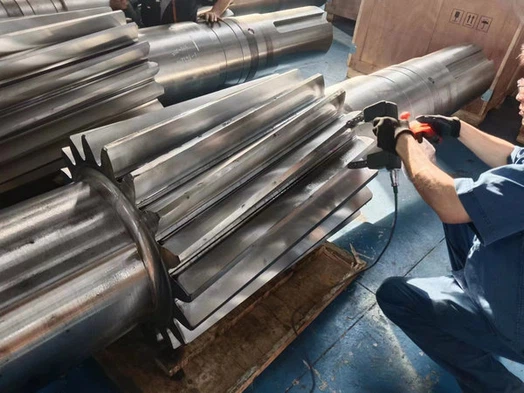

Ultraschallprüfung (UT):
UT kann verwendet werden, um interne Defekte oder Unregelmäßigkeiten im Material zu erkennen. Es eignet sich besonders für größere und komplexere Getriebewellen.
Prüfung der Oberflächenbeschaffenheit und Rauheit:
Messen Sie die Oberflächenbeschaffenheit und Rauheit der Getriebewelle, um sicherzustellen, dass sie den festgelegten Anforderungen entspricht, die für den ordnungsgemäßen Betrieb von Getrieben wichtig sind.
Zahnradzähne visualisieren:
Überprüfen Sie die Zahnradzähne auf korrekte Geometrie und Profil sowie auf Anzeichen von Beschädigungen oder Unregelmäßigkeiten, die den Zahneingriff beeinträchtigen könnten.
Überprüfung der Wärmebehandlung:
Überprüfen Sie, ob die Getriebewelle den entsprechenden Wärmebehandlungsprozessen unterzogen wurde, um die gewünschten mechanischen Eigenschaften zu erreichen.
Dokumentation:
Führen Sie detaillierte Aufzeichnungen aller Inspektionen, Messungen und Testergebnisse zur Qualitätskontrolle und Rückverfolgbarkeit.
Zerstörungsfreie Prüfung (NDT):
Abhängig von der Anwendung und den Spezifikationen können andere ZfP-Methoden wie Röntgenprüfung, Wirbelstromprüfung oder Farbeindringprüfung eingesetzt werden, um Fehler oder Defekte zu erkennen.
Funktionstest (falls zutreffend):
In einigen Fällen muss die Getriebewelle möglicherweise einer Funktionsprüfung unterzogen werden, um sicherzustellen, dass sie innerhalb der Getriebebaugruppe ordnungsgemäß funktioniert.
