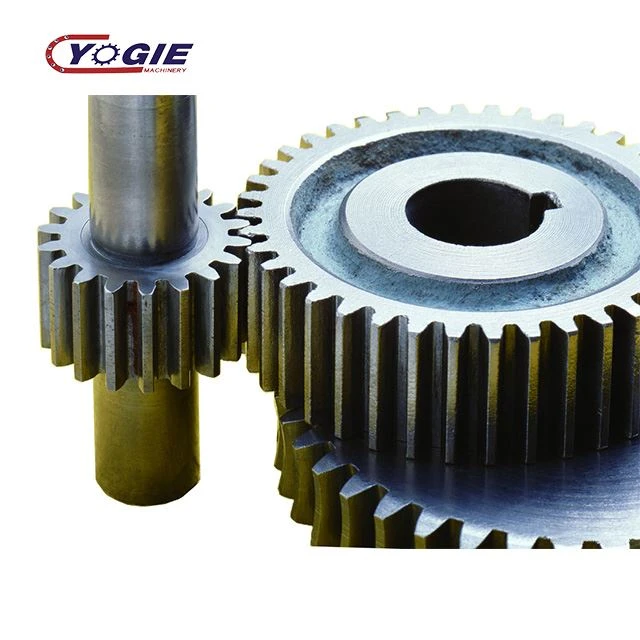

Getriebestrukturklassifizierung
Im Allgemeinen gibt es Zahnradzähne, Zahnrillen, Endflächen, normale Flächen, Nachtragskreise, Zahnwurzelkreise, Basiskreise und Indexkreise
Verzahnung
Als Zahn abgekürzt, ist es jeder konvexe Teil des Zahnrads, der zum Ineinandergreifen verwendet wird. Diese konvexen Teile sind im Allgemeinen in einem radialen Muster angeordnet. Die Zähne des Gegenrads berühren sich, so dass das Zahnrad kontinuierlich kämmen und laufen kann.
Zahnrad
Dies ist der Abstand zwischen zwei benachbarten Zahnradzähnen am Zahnrad. Die Endfläche befindet sich auf dem zylindrischen Zahnrad oder der zylindrischen Schnecke und die Ebene senkrecht zur Achse des Zahnrads oder der Schnecke.
Endgesicht
Es ist die Ebene an beiden Enden des Zahnrads.
Dharma
Bezieht sich auf die Ebene senkrecht zur Zahnlinie des Zahnrads.
Nachtragskreis
Bezieht sich auf den Kreis, in dem sich die Zahnspitze befindet.
Zahnwurzelkreis
Bezieht sich auf den Kreis, in dem sich der Boden der Nut befindet.
Grundkreis
Die die Evolvente bildende Erzeugungslinie ist ein rein rollender Kreis.
Indexkreis
Dies ist der Referenzkreis zur Berechnung der geometrischen Abmessungen des Zahnrads in der Stirnfläche.
Die Hauptparameter
Anzahl der Zähne Z.
Geschlossenes Getriebe hat im Allgemeinen eine höhere Geschwindigkeit. Um die Stabilität des Getriebes zu verbessern und den Aufprall und die Vibration zu verringern, ist es besser, mehr Zähne zu haben. Die Anzahl der Zähne des Ritzels kann z1=20-40 sein. Offenes (halboffenes) Zahnradgetriebe, da die Zahnradzähne hauptsächlich abgenutzt sind, um zu verhindern, dass das Zahnrad zu klein wird, sollten nicht zu viele Zähne für das Ritzel verwendet werden, im Allgemeinen z1=17 ~ 20.
Helixwinkel
β> 0 ist Linkshänder;
β< 0="" ist="">
Zahnpech
pn=ptcosβ (die Indizes n und t repräsentieren die Markierungen der Normalenrichtung bzw. der Endfläche)
Modul
Der Modul bezieht sich auf das Verhältnis der Teilung p zwischen zwei benachbarten Zahnradzähnen auf demselben Seitenzahnprofil zum Umfangsverhältnis π (m=p / π) in Millimetern. Der Modul ist einer der grundlegendsten Parameter für modulare Zahnradzähne. Informationen zu den Modulen von geraden, schraubenförmigen und konischen Zahnrädern finden Sie in der Tabelle der modularen Standardreihen (GB / T 1357-1987).
mn=mtcosβ
m=p/ π
Der Indexkreis des Zahnrads ist die Grundlage für die Auslegung und Berechnung der Größe jedes Teils des Zahnrads und des Umfangs des Indexkreises des Zahnrads=πd=zp
Der Modul m ist ein grundlegender Parameter, der die Größe des Zahnrads bestimmt. Ein Zahnrad mit der gleichen Anzahl von Zähnen hat ein größeres Modul und seine Größe ist auch größer.
Eingriffswinkel
α rb=rcosα=1/2 mzcosα
Am Tangentenpunkt P der Teilkreise der beiden Zahnräder ist der spitze Winkel zwischen der gemeinsamen Normalenlinie der beiden Zahnprofilkurven (dh der Kraftrichtung des Zahnprofils) und der gemeinsamen Tangentenlinie der beiden Teilkreise (dh Die momentane Bewegungsrichtung am Punkt P) wird als Druckwinkel bezeichnet. Bei einem einzelnen Zahnrad ist dies der Zahnprofilwinkel. Der Druckwinkel von Standardgetrieben beträgt im Allgemeinen 20&". In einigen Fällen werden auch α=14,5 °, 15 °, 22,50 ° und 25 ° verwendet.
Durchmesser des Indexkreises
d=m*z
Mittelpunktabstand
a=1/2*m(z1+z2)
Richtige Vernetzungsbedingungen
m1=m2,α1=α2,β1=β2
Um ein Unterschneiden des Zahnrads zu verhindern, sollte für das zylindrische Standardzahnrad mit gerader Kante und α=20 ° z1 ≥ 17 verwendet werden. Z2=u · z1.
Nachtragshöhenkoeffizient und Kopfspielkoeffizient
—H*a, C*
Wenn zwei Zahnräder ineinander greifen, tritt die Zahnspitze eines Zahnrads immer in die Zahnwurzel des anderen Zahnrads ein. Um zu verhindern, dass die Wärmeausdehnung nach oben kommt und Platz für Schmieröl vorhanden ist, muss die Zahnwurzelhöhe größer sein als die Zahnspitzenhöhe. Aus diesem Grund werden der Nachtragshöhenkoeffizient und der Kopfspielkoeffizient eingeführt.
Normaler Zahn: h * a=1; C *=0,25 Kurzzahn: h * a=0,8; C *=0,3
